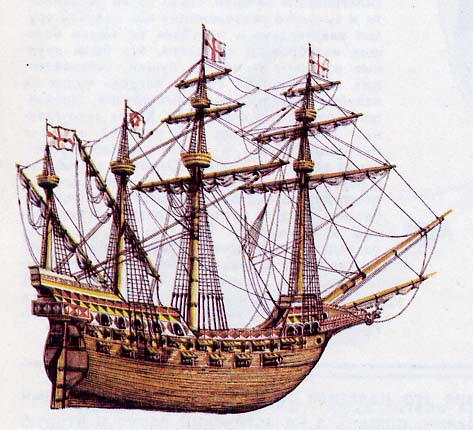

Этот парусник уже не каракка, но галеон, что можно определить по форме носовой надстройки, которая не выступает за форштевень по гальюну (свес в носовой части парусного судна, на котором устанавливалось носовое украшение. На этом же свесе по бортам устанавливались отхожие места для экипажа) и по надстройкам на верхних палубах, значительно более низким и менее заваленным внутрь. Паруса те же, что и на крупных каракках: на рисунке видны две задние мачты, оснащенные каждая латинским парусом. Парус, называемый блинд, свернут, и его можно заметить под бушпритом. Корма плоская и на транце также имеются пушечные порты. Артиллерия судна включала в себя пятьдесят крупнокалиберных орудий на двух батарейных палубах и главной палубе: по семь с каждой стороны на нижней батарее, по восемь на верхней и по восемь на главной палубе, под квартердеком и полубаком. На транцевом обрезе кормы также были установлены четыре орудия. В дополнение к тяжелым орудиям судно располагало и некоторым количеством более легких пушек. Команда насчитывала 425 человек. На рисунке хорошо заметно переплетение вант и штагов, крепящих мачты, а также большие круглые «вороньи гнезда», скрывающие места сочленения мачт со стеньгами. Обратите внимание также и на галерею, огибающую корму, что не является характерным для каракки. «Арк Ройял» был флагманским судном лорда Говарда Эффингема во время морской операции против испанской Непобедимой Армады в 1588 году.

Размеры: длина выше ватерлинии 120,73 фута (36,8 м), ширина по палубе 28,7 фута (8,75 м), осадка 15,91 фута (4,85 м), водоизмещение 800 т.

А.Р. Макаров
«Боевые корабли мира»
